   MTF252003-01A(2520 size SAW duplexer)


    1.2520サイズ(2.5mmX2.0mm)SAW デュプレクサー用のフィクスチャです。
    2.全長の短いスプリングプローブを使用して低反射です。
    3.デバイスのGNDを低インダクタンスで接続し、阻止域を高アイソレーション
     で測定可能です。
    4.各Portはデバイス接続点まで高アイソレーションです。
    5.消耗品は、交換可能です。

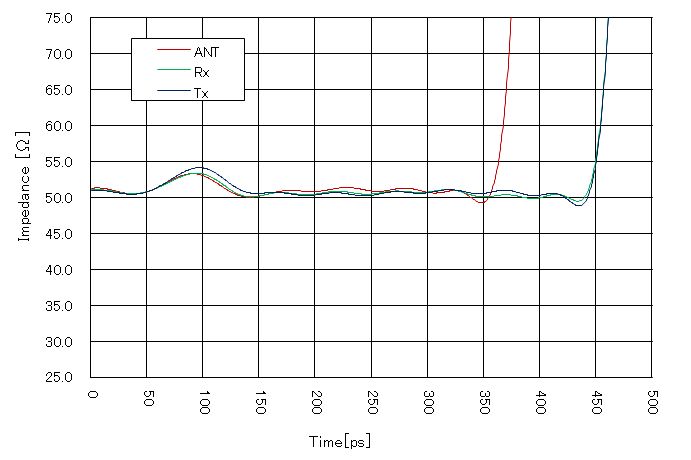

                   各Portのインピーダンス特性

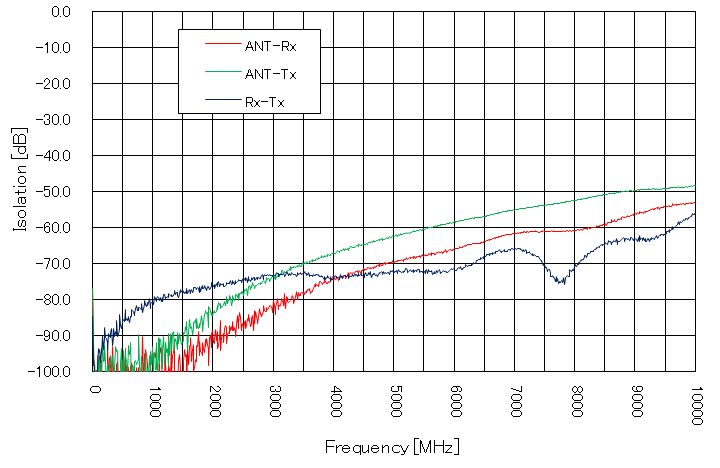

                   各Port間のアイソレーション特性

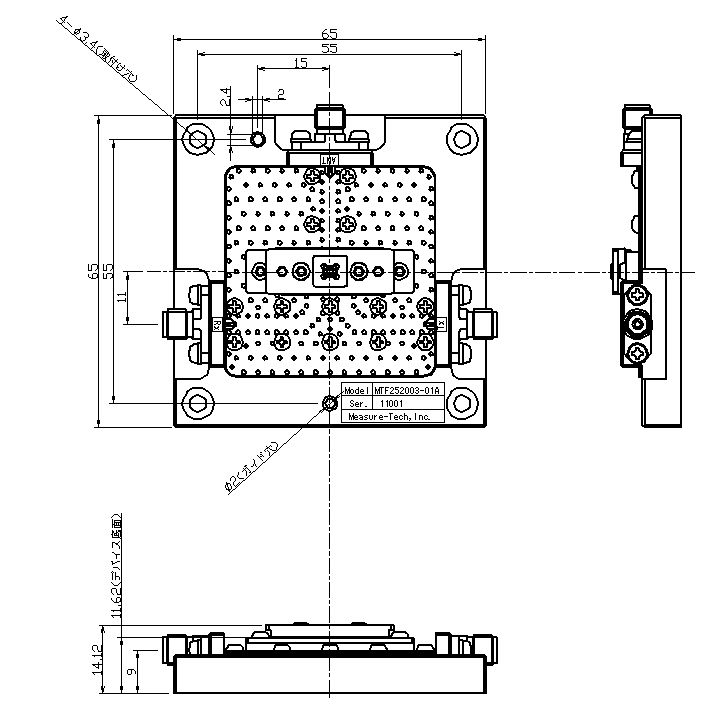

                      MTF252003-01A外観図

MTF252003-01Aのカタログ(pdf)
