    MTF-0026-01A(Differential Cable Fixture)


    1.差動ケーブルのインピーダンス/インサーションロス/リターンロス
     を測定するフィクスチャです。
    2.差動ケーブルにコネクタを取り付ける事なく測定が可能です。
    3.プリント基板のコンタクト部に芯線を挿入し、ドレン線をプリント基板
     直下に挟み込むます。
    4.芯線外径/ピッチの異なる差動ケーブルは「SMAブロック」の変更で対応可能
     です。
    5.差動ケーブルとの接続点は低反射です。

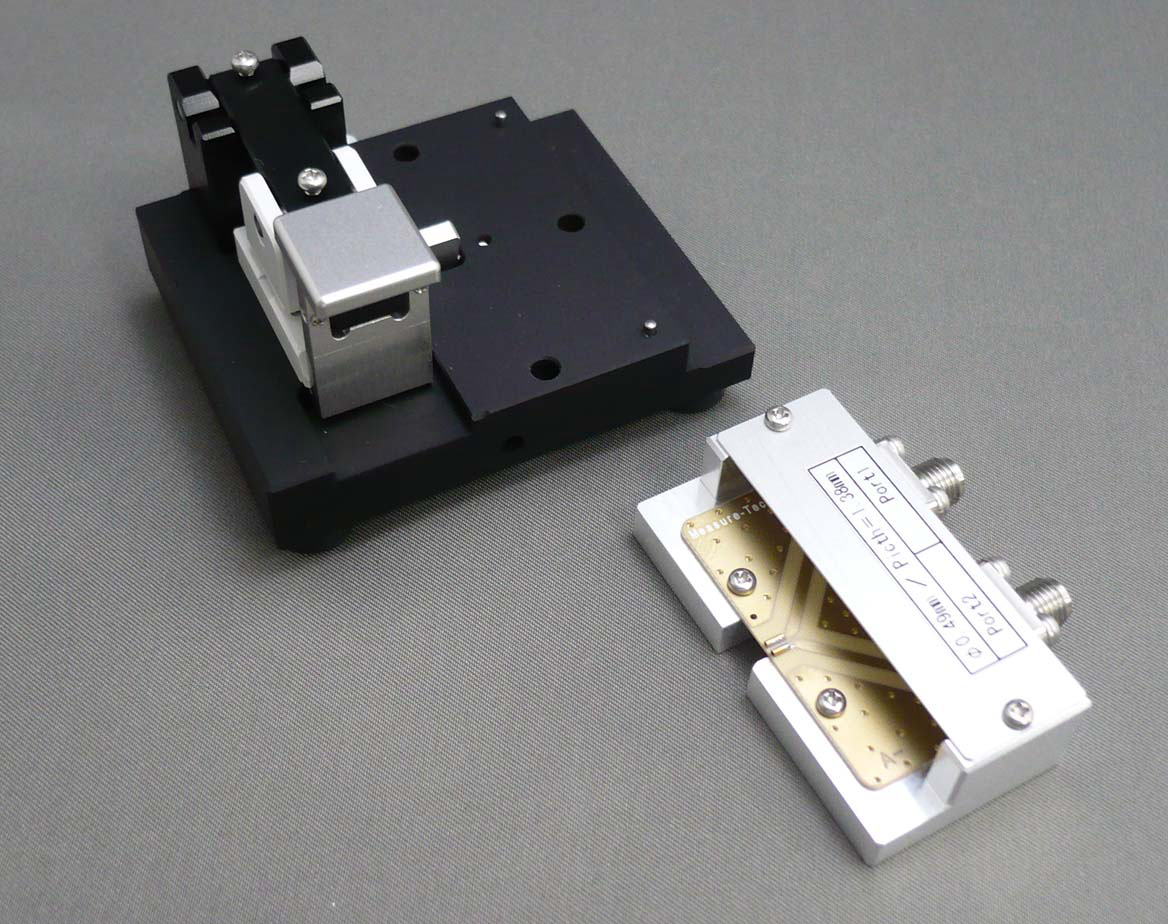

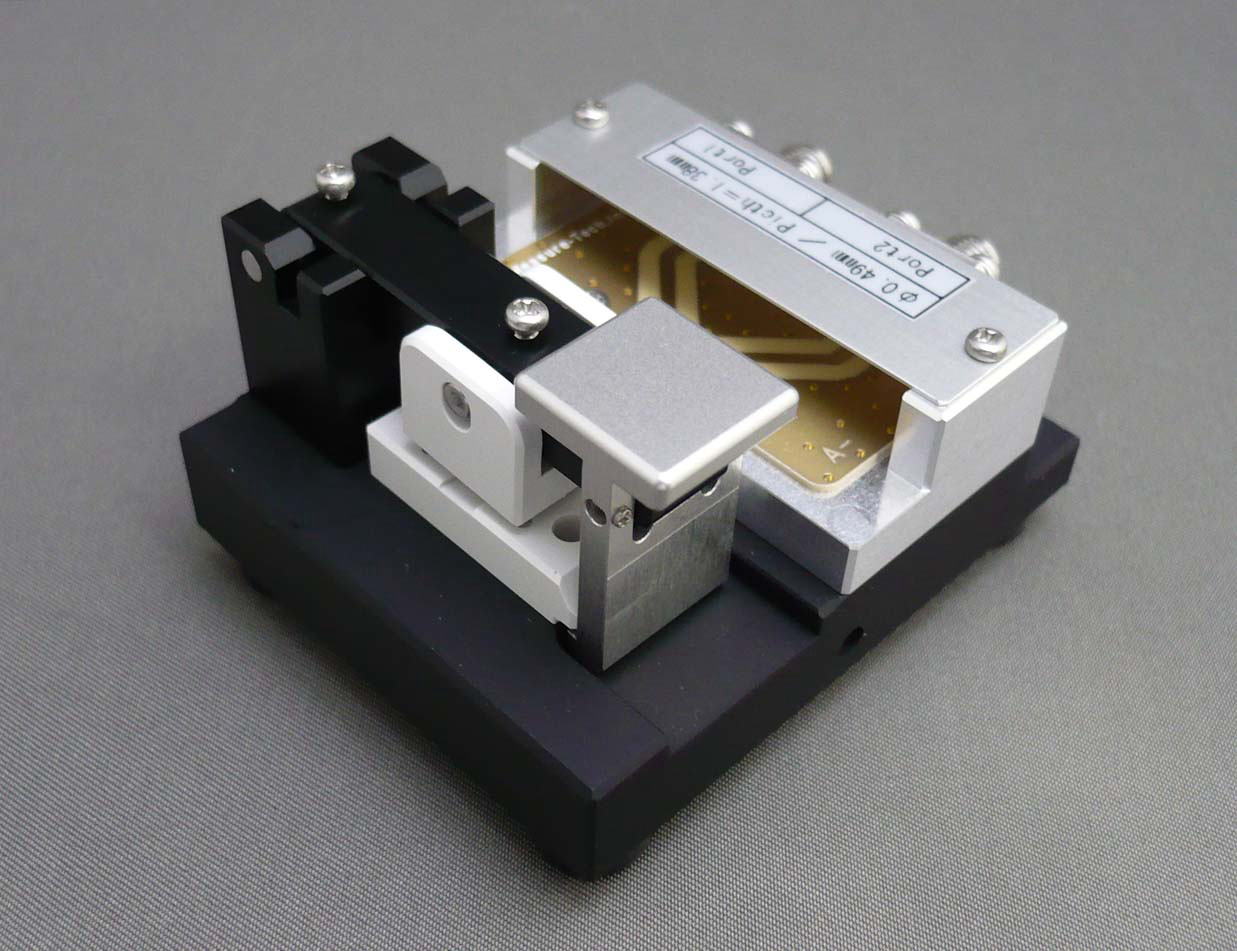

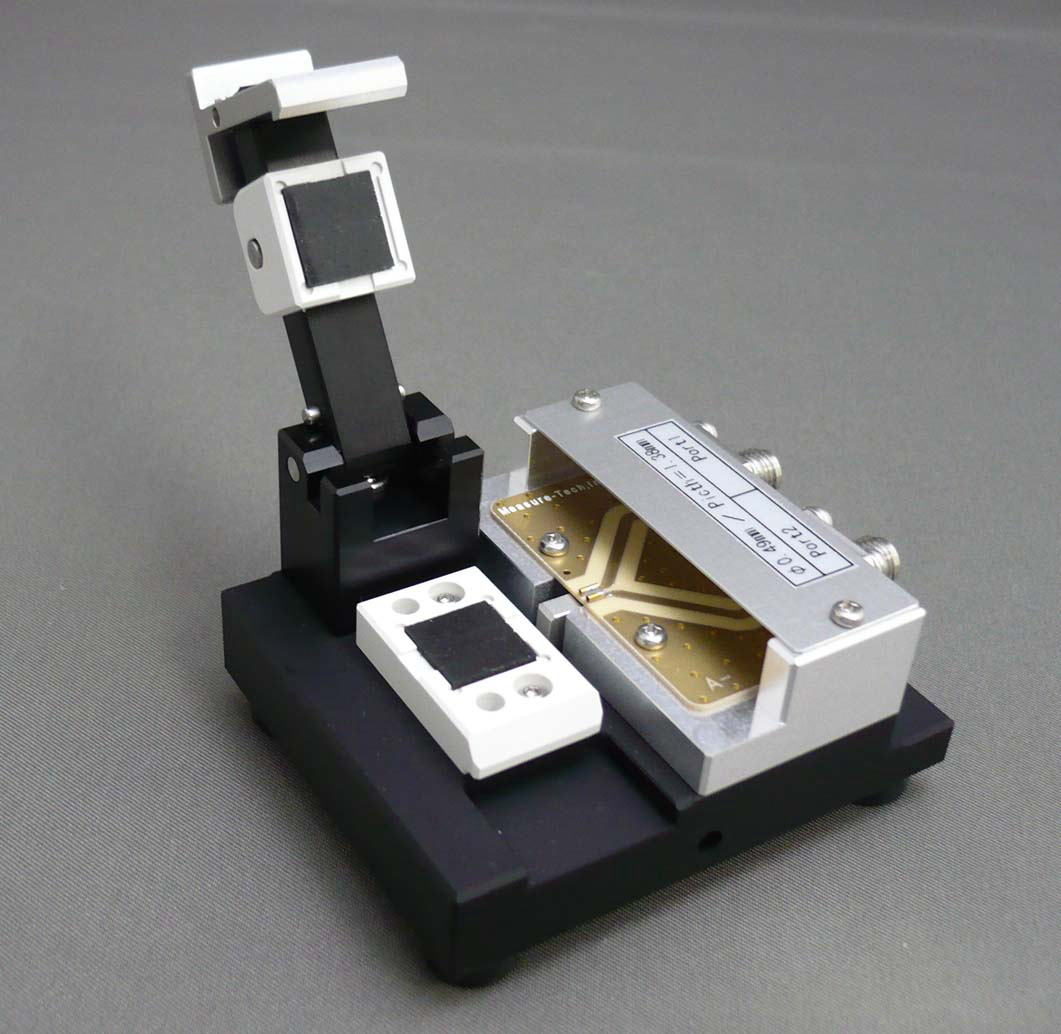

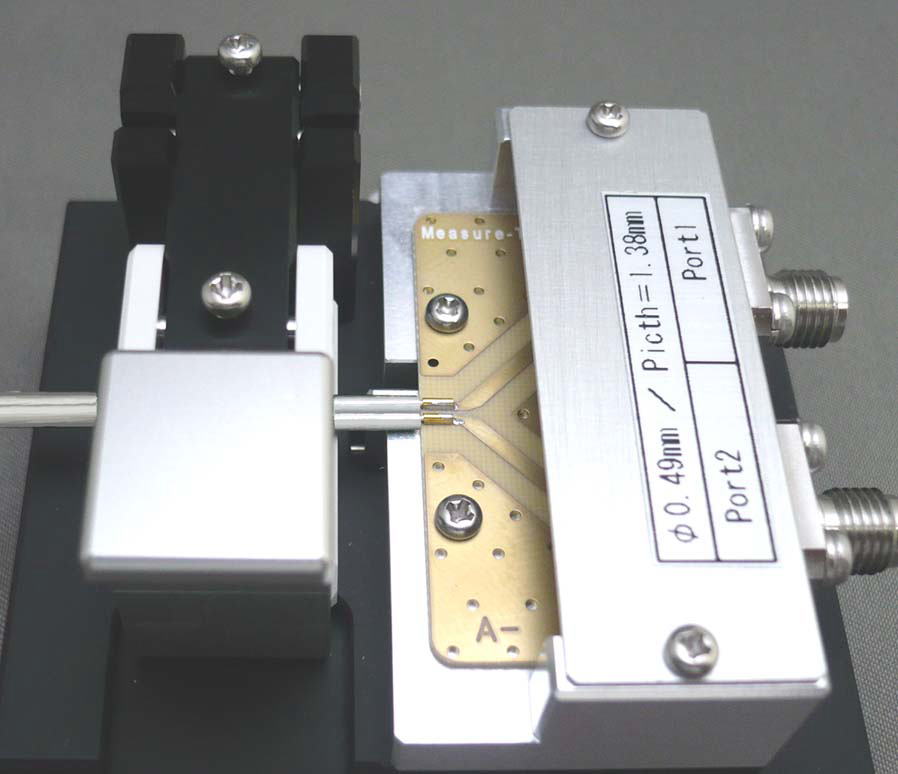

        差動ケーブルセット状態          プッシャーを開いた状態


                        SMAブロック

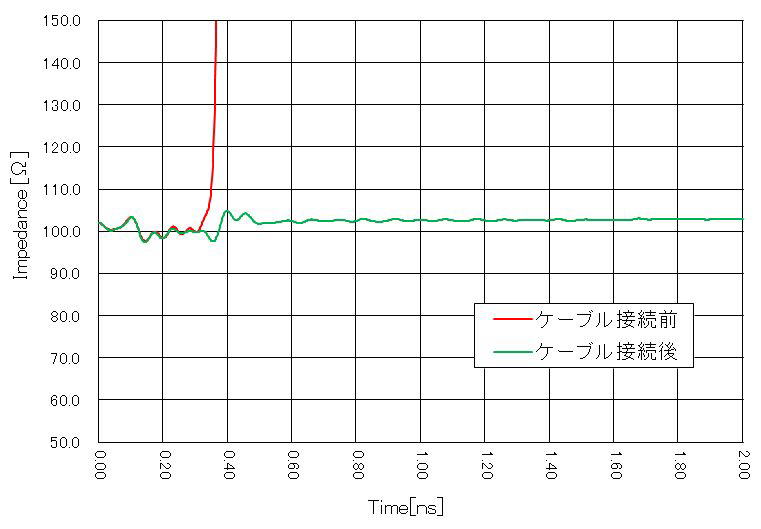

              MTF-0026-01A インピーダンス特性(ケーブル接続前後)
MTF-0026-01A のカタログ(pdf)
