     MTF-0023-02A(Coaxial Cable Fixture)


    1.同軸ケーブルのインピーダンス/インサーションロス/リターンロス
     を測定するフィクスチャです。
    2.同軸ケーブルにコネクタを取り付ける事なく測定が可能です。
    3.「同軸ケーブル固定ブロック」に測定ケーブルを固定した後にケーブル
     をカットします。
     同軸ケーブルの外部シールドがバラけ易いケーブル(編組構造で無い)
     も測定可能です。
    4.外径の異なる同軸ケーブルも「同軸ケーブル固定ブロック」の変更で対応
     可能です。
    5.同軸ケーブルとの接続点は低反射です。

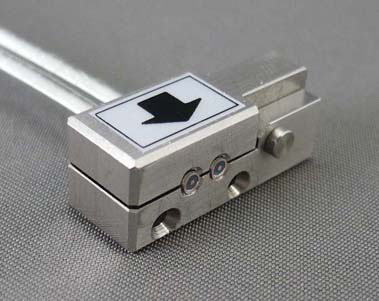

        同軸ケーブル固定ブロック      同軸ケーブルを固定しカットした状態

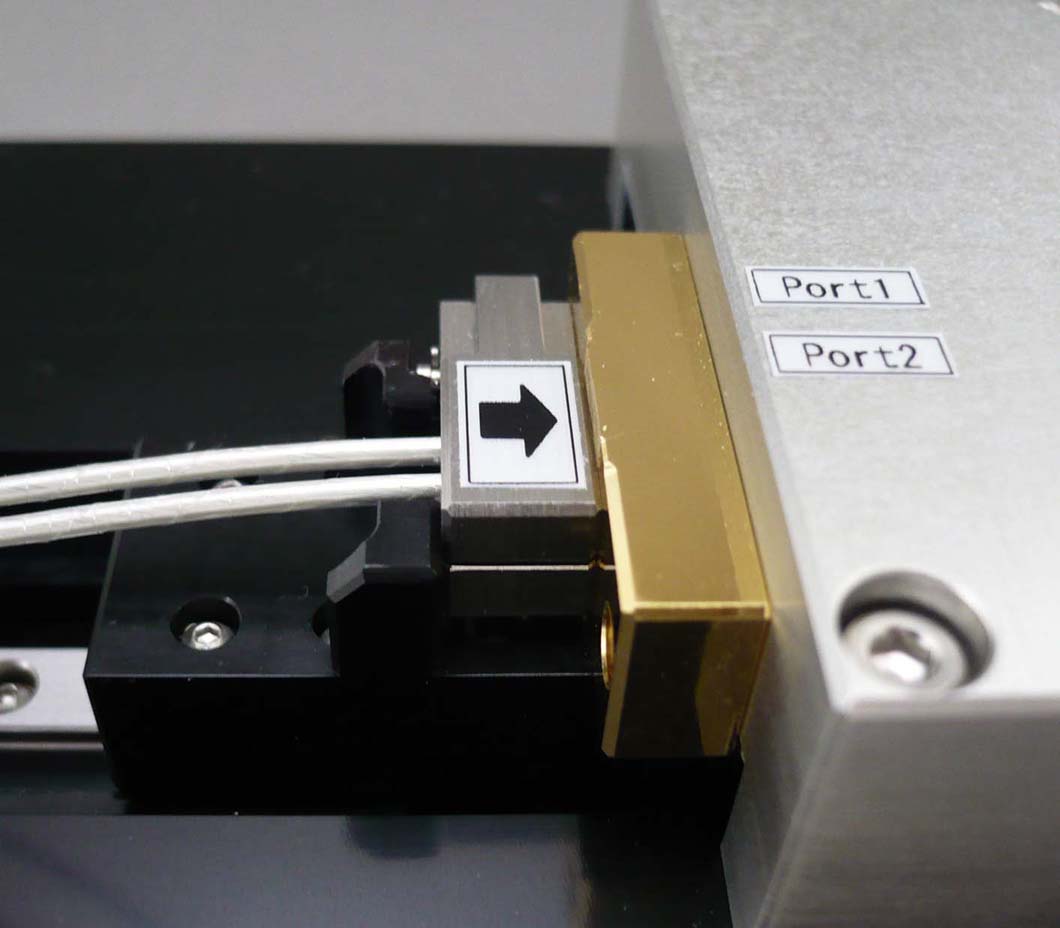

              同軸ケーブル固定ブロックをフィクスチャにセット

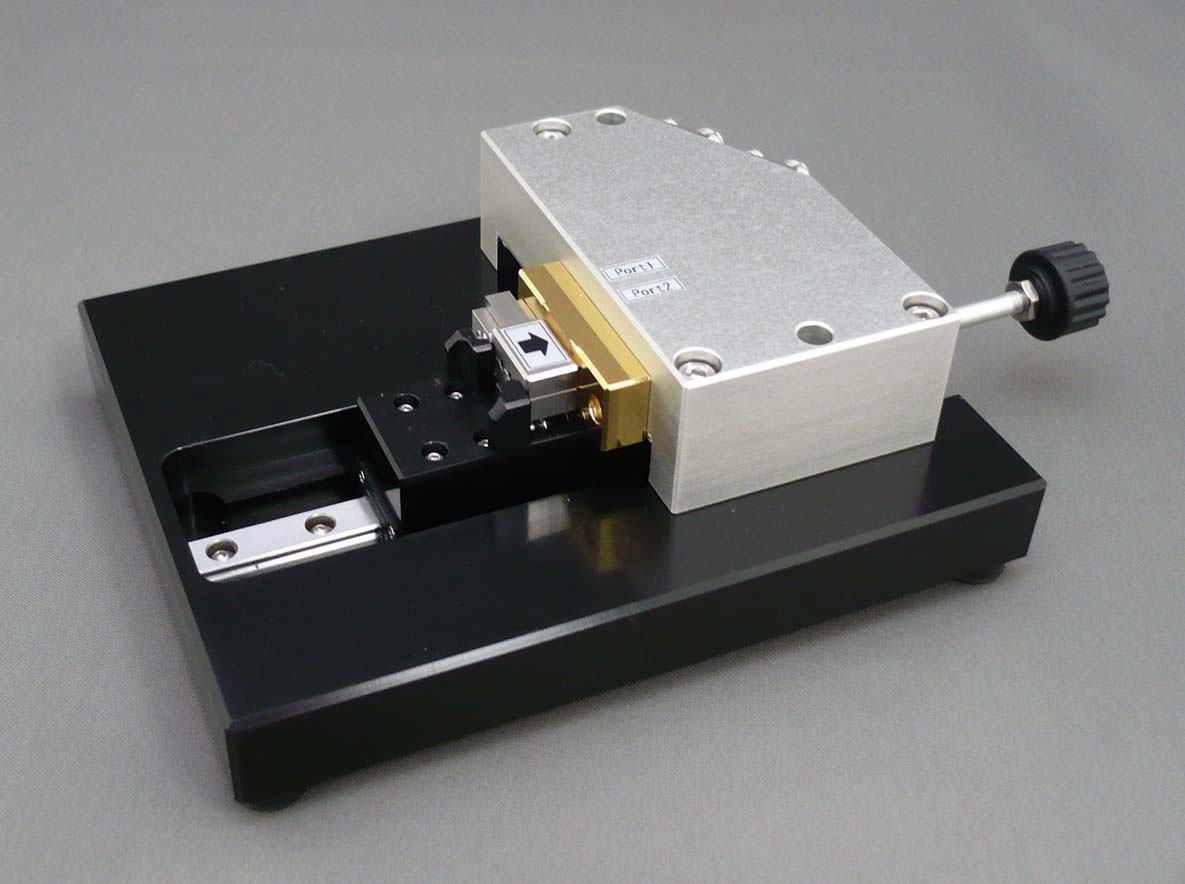

                        フィクスチャ リア面

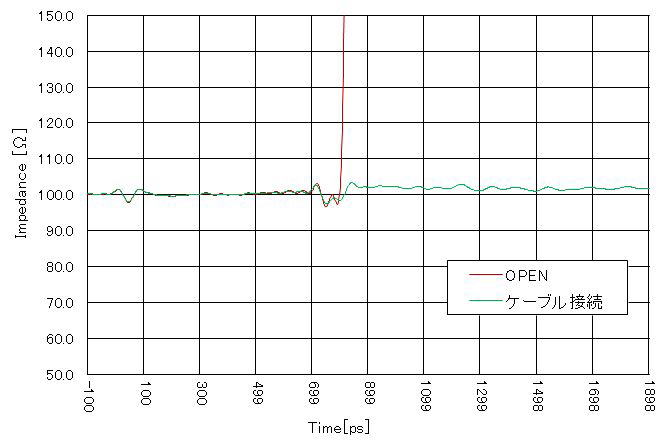

              MTF-0023-02A インピーダンス特性(ケーブル接続前後)
