 デバイスの種類  フィクスチャーの特徴  コンタクト方法
 10Gbps PDデバイス
 直径約5mmのリードがあるCANタイプのパッケージ
 で帯域12GHzを確保しました。
 長さ14mmのリードをスタブとして見えない構造を採
 用しました。
 帯域の確認の為に、スルーデバイスを製作しました。
 ・特殊パイプ

 LSI用フィクスチャー

 8mmX11mm/パッド数=76のLSI用フィクスチャー
 (RF端子が7個)
 フィクスチャを取り付けるハンドラーの制約でフィク
 スチャー外形を大きくできない為、7個のRF端子
 はSSMAコネクタを使用しました。
 ・ICソケット
 ICテスター用パフォーマンス
 ボード
 ハンドラーに取り付けられたフィクスチャーのコント
 ロールラインとRF信号をパフォーマンスボード上に
 配線しました。
 パフォーマンスボード上にRF信号を合成/分配/
 アンプする為のモジュールを搭載しました。

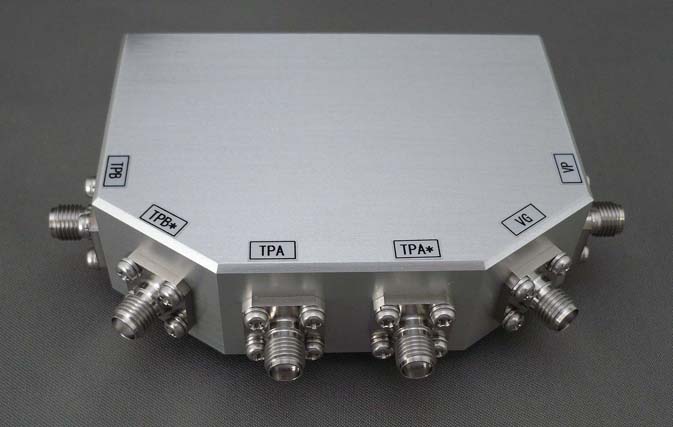

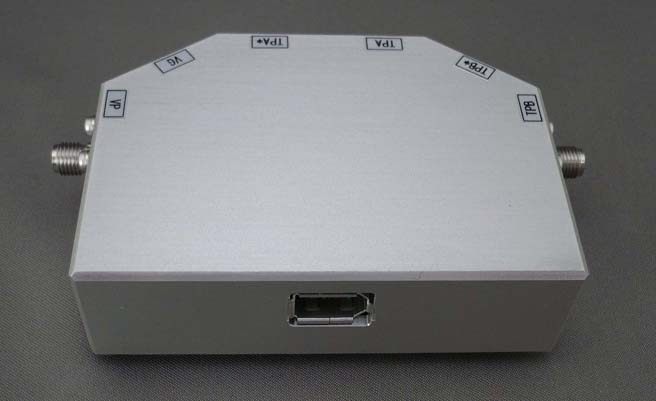

 IEEE1394aケーブル
 IEEE1394aレセプタクルにSMAコネクタを6個取付
 等長で低反射に接続しました。




 ・専用レセプタクル
