   MTF-0193-01A(Differential Cable Fixture)


   1.差動ケーブルのインピーダンス/インサーションロス/リターンロス
    を測定するフィクスチャです。
   2.差動ケーブルにコネクタを取り付ける事なく測定が可能です。
    フィクスチャの加圧用レバーを後方に倒して差動ケーブルをセット
    し、レバーを前方に持ち上げる事で測定状態となります。
   3.プリント基板のコンタクト面に芯線を乗せて加圧します。
    シールド部はボディー先端でコンタクトします。
   4.ケーブル加圧部は透明な制電樹脂製で、コンタクト部の目視確認が
    可能です。
   5.差動ケーブルとの接続点は低反射です。
   6.フィクスチャのSパラを取得する2XThrough治具を用意しています。

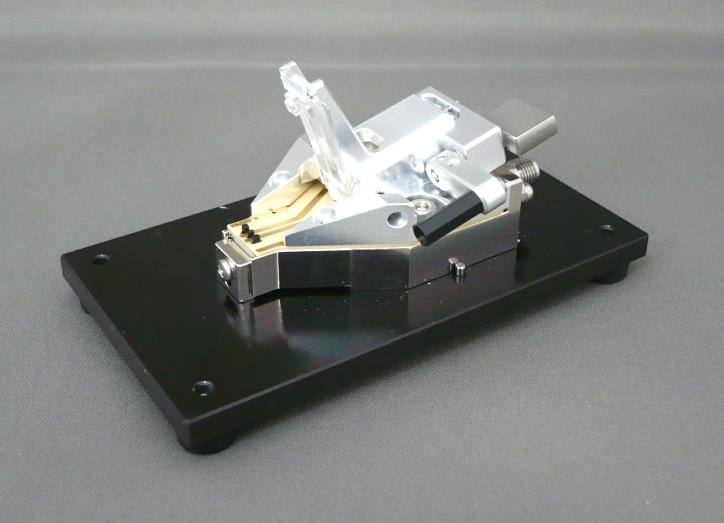

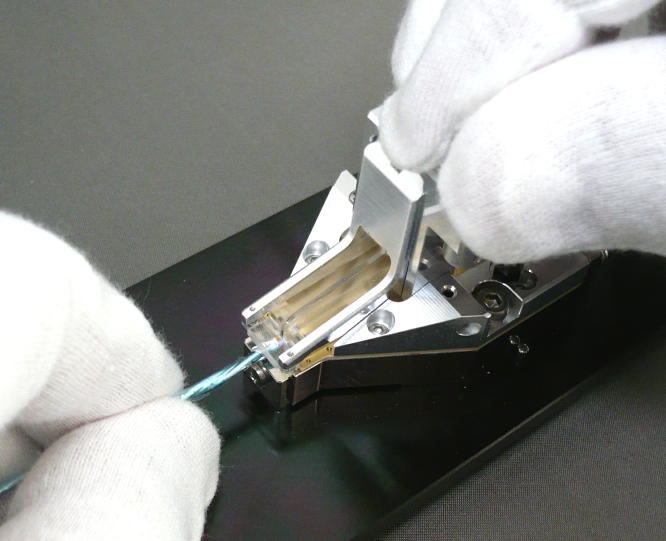

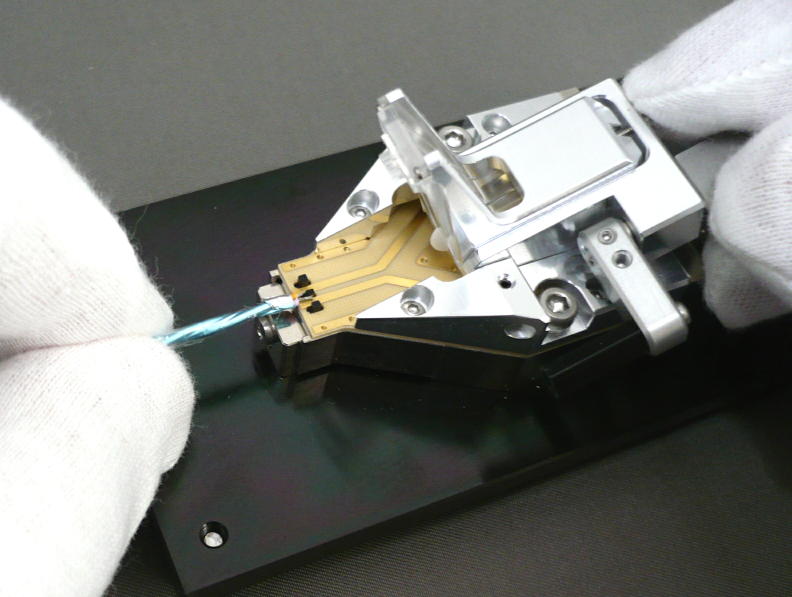

  加圧用レバーを倒して解放状態        ケーブルをセット

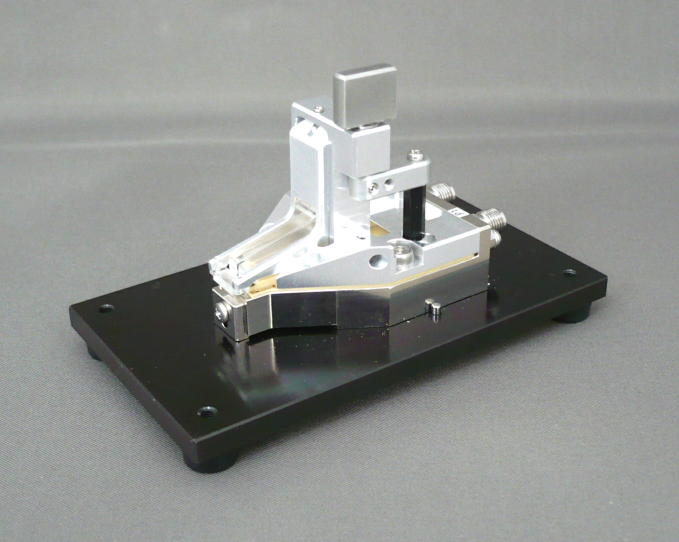

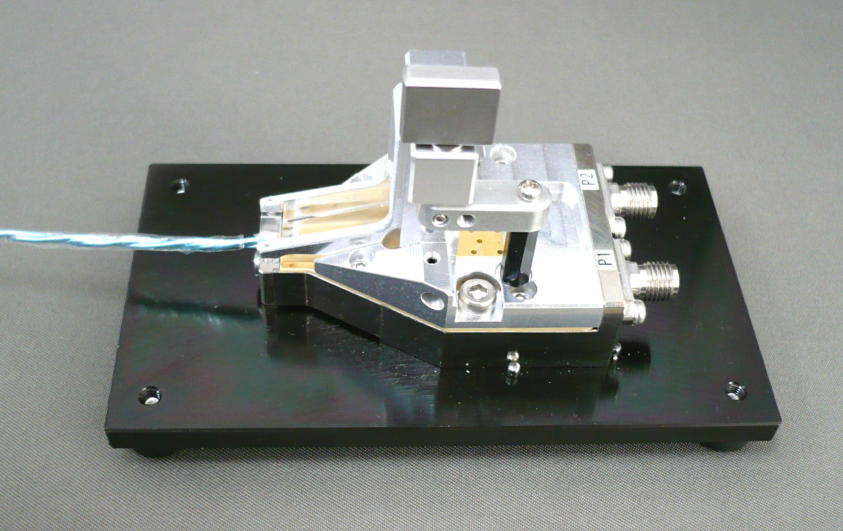

  加圧用レバーを持ち上げて加圧状態         測定状態

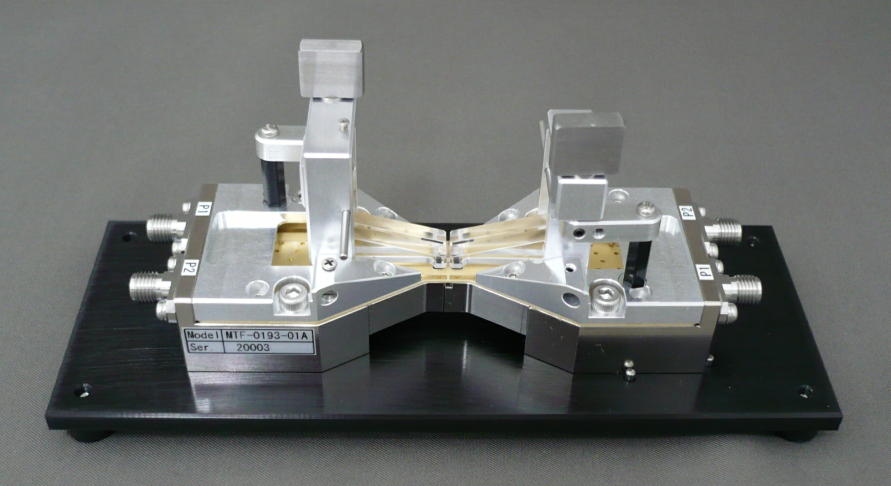

    2XThrough治具にセットした状態

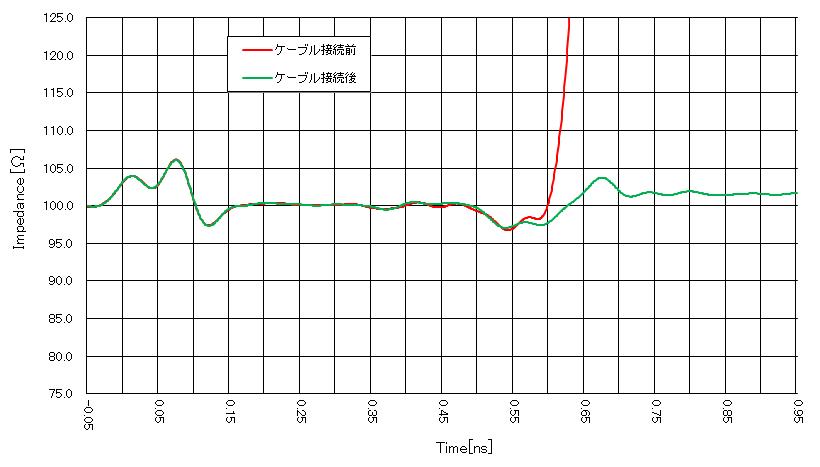

         ケーブル接続前後のインピーダンス特性(Tr=35[ps])
