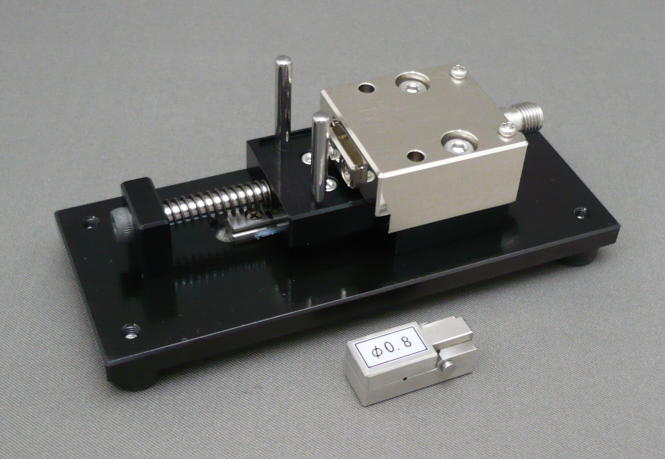

      MTF-0093-01A(Coaxial Cable Fixture)

    1.シース外径0.8mmの細径同軸ケーブルのインピーダンス/リターンロス
     /インサーションを測定するフィクスチャです。
    2.細径同軸ケーブルに同軸コネクタを取り付けるには微細な端末処理や
     ハンダ付け作業が必要です。
     測定者の技量によって測定値は大きく異なる場合があります。
     本フィクスチャを用いる事で、この様な問題が解決可能です。
    3.「ケーブル固定ブロック」に測定ケーブルを固定した後にケーブルを
     カットします。
     「ケーブル固定ブロック」をフィクスチャにセットし、測定可能です。
    4.外径の異なる同軸ケーブルはチェンジキット(別売)で対応可能です。
      チェンジキット:ケーブル固定ブロック
              プローブGNDブロック
    5.同軸ケーブルとの接続点は低反射です。

    6.フィクスチャのSパラを取得する2XThroughを用意しています。

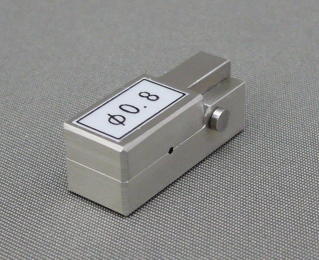

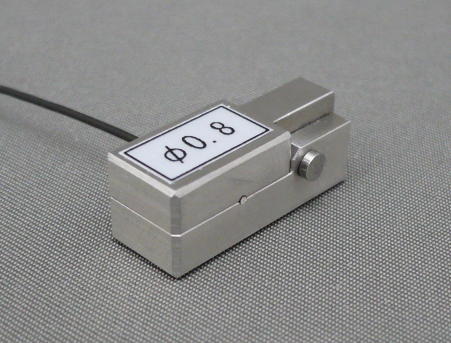

    ケーブル固定ブロック  同軸ケーブルを固定しカットした状態

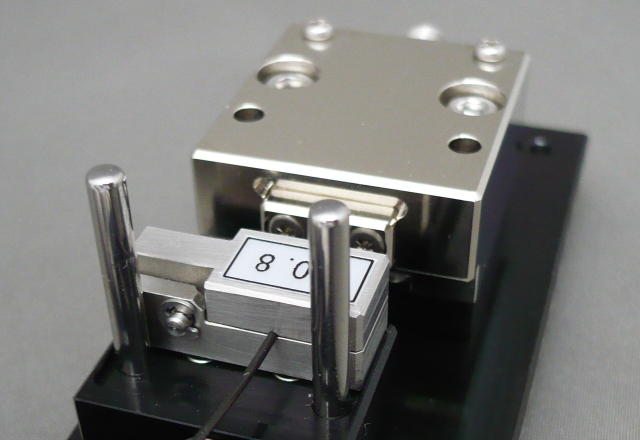

ケーブル固定ブロックをフィクスチャにセット

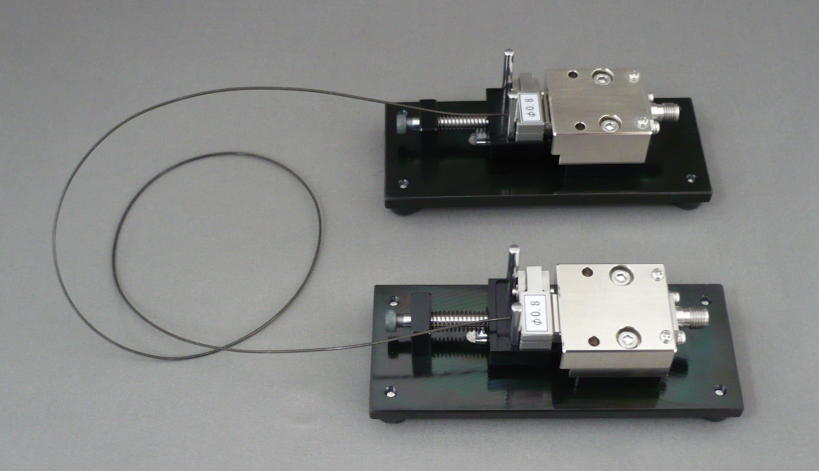

測定セットアップ

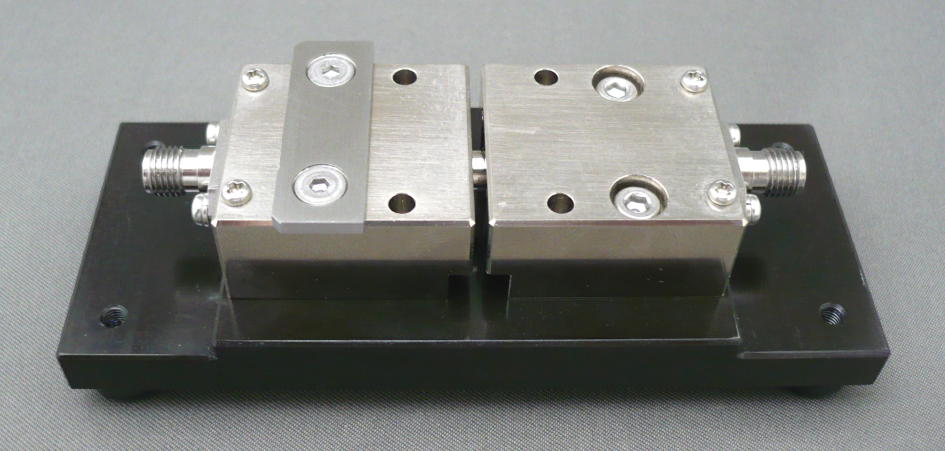

 2XThrough治具にセットした状態

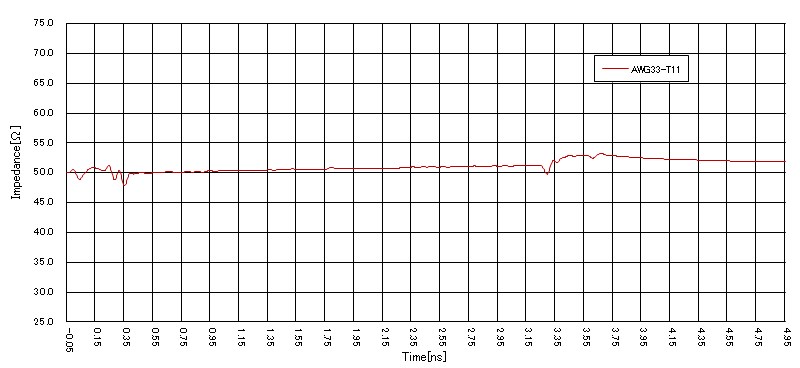

                       測定例:インピーダンス

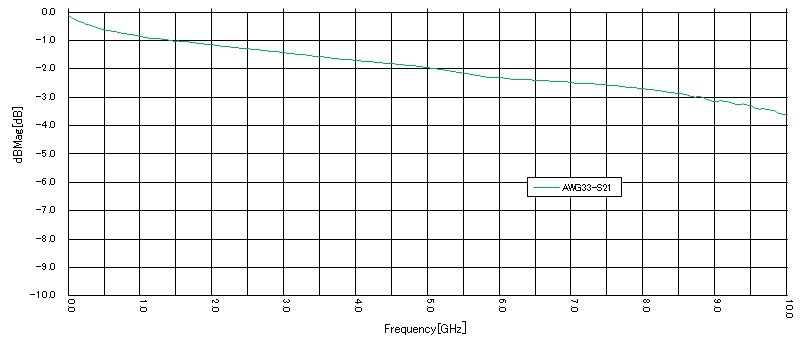

                       測定例:インサーションロス

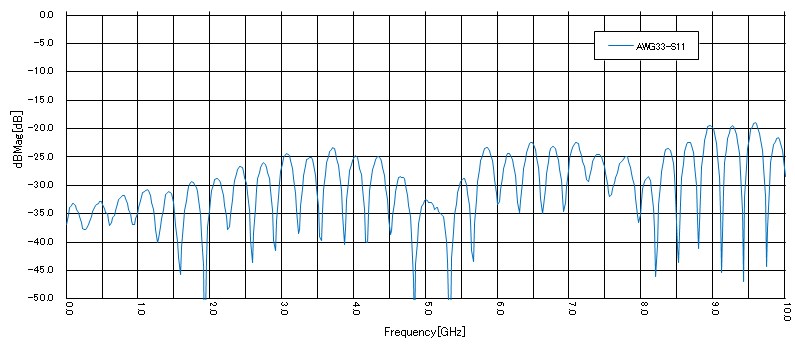

                       測定例:リタ−ンロス
 MTF-0093-01A のカタログ(pdf)
