     MTF-0041-03A(差動測定基板取付治具)

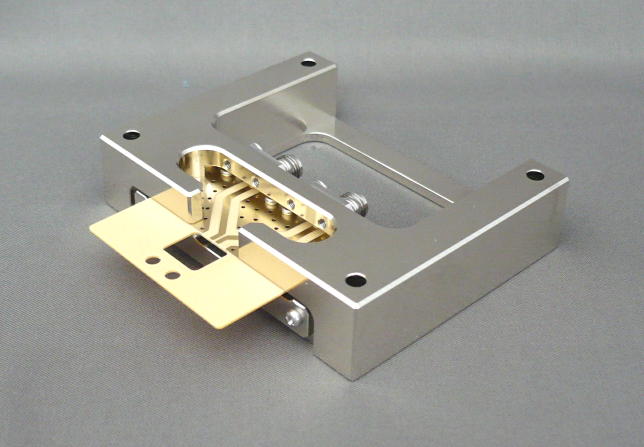

  1.当社製差動測定基板(MTF-0041-01A(PWB)/02A(PWB))+SMAレセプタクルキット
   (MTF-0008-01A)を取り付ける治具です。
  2.重量のあるボディーで安定した測定が可能になります。(重量:約250g)
  3.BOTTOM面のゴム足を取り外すと差動測定基板のTOP面高さが10mmになります。
   車載ハーネス試験時の発泡スチロール高さと同じです。

        定価:MTF-0041-03A      \50,000

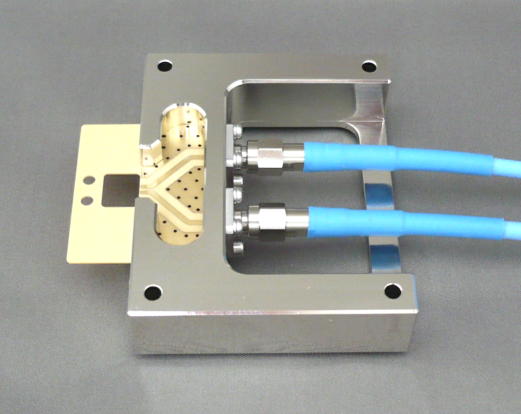

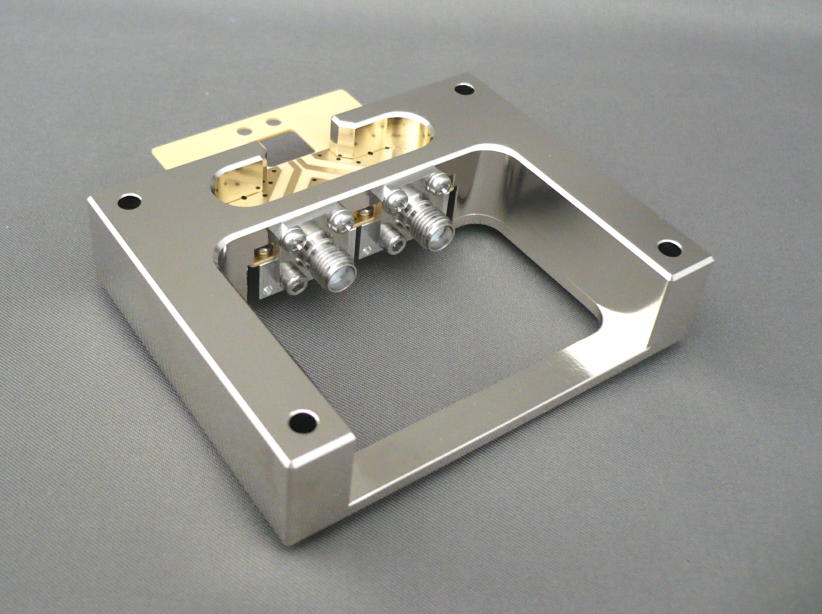

  SMAコネクタ面             同軸ケーブル取り付け

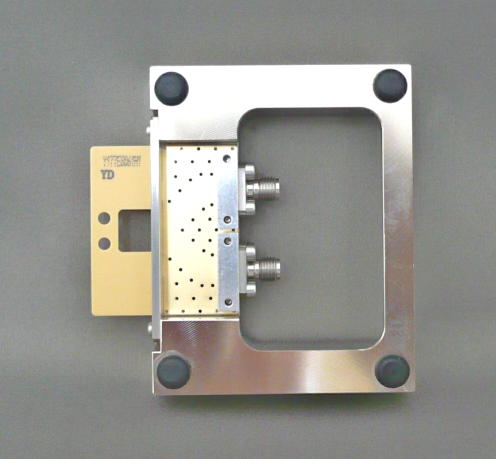

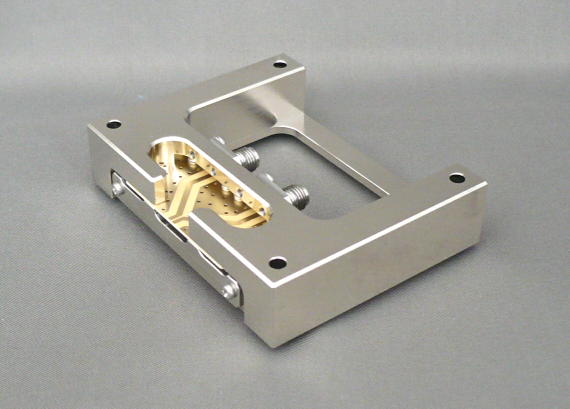

MTF-0041-01A(PWB)取付            BOTTOM面

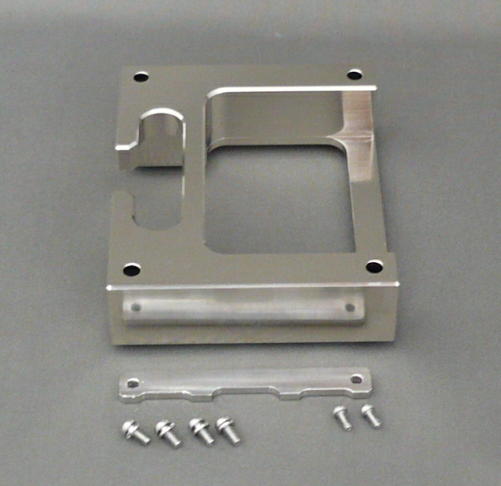

MTF-0041-03A 構成部品

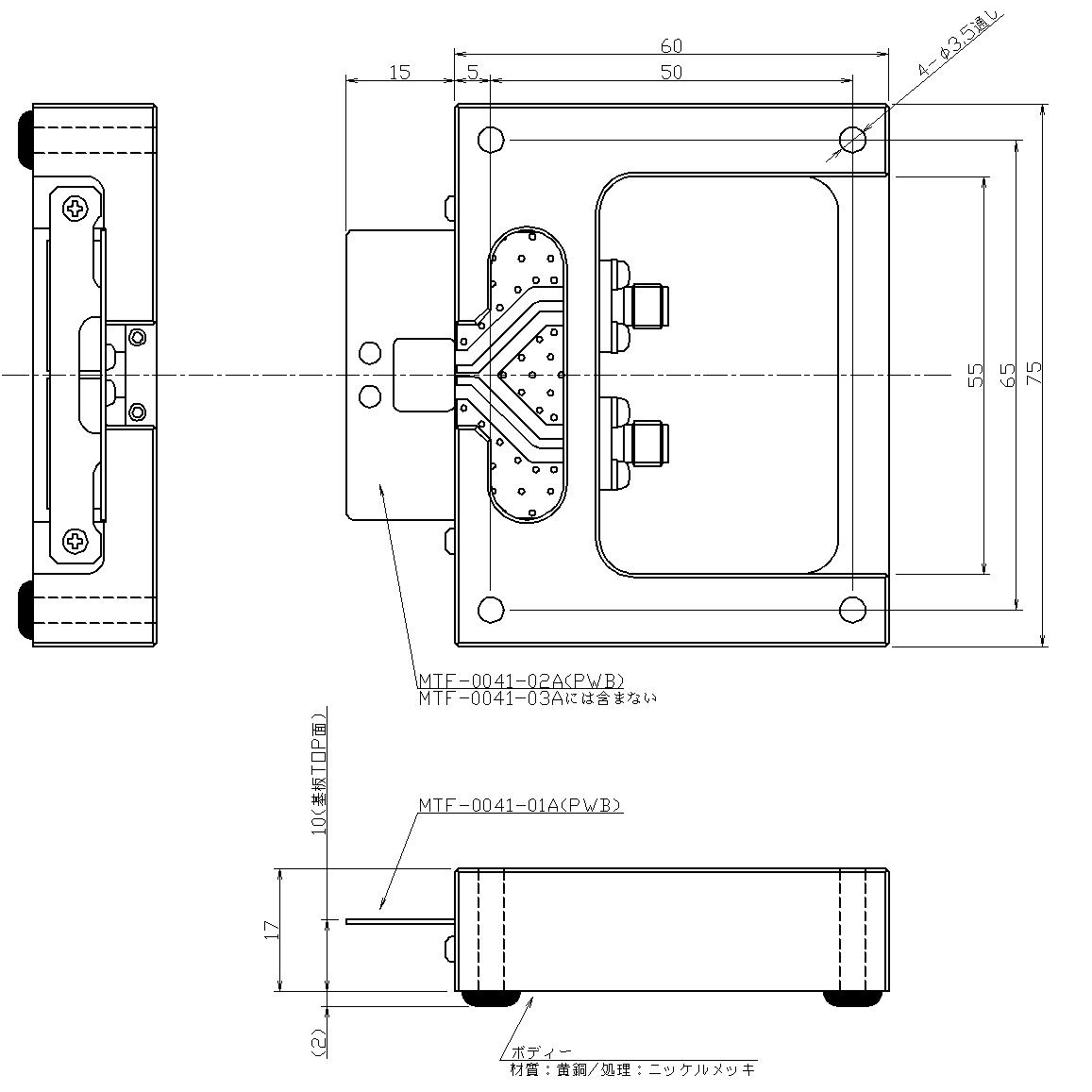

MTF-0041-03A 外観図
