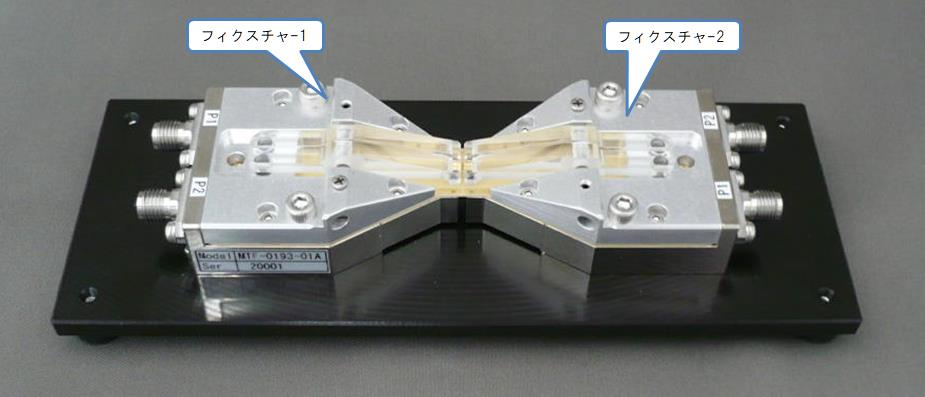

測定状態 2XThrough治具

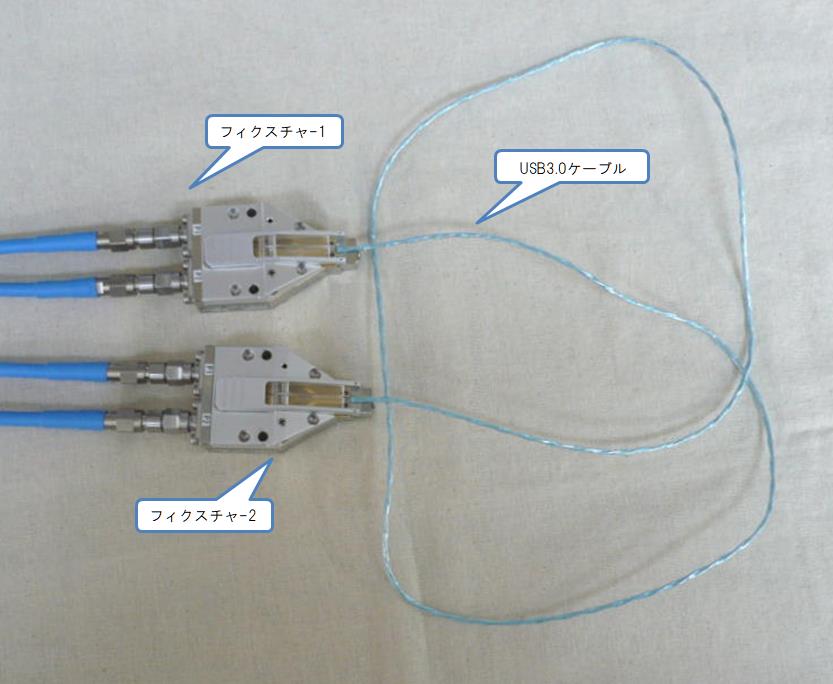

シングルエンドインピーダンス=50[Ω]または差動インピーダンス=100[Ω] 　　　以外のケーブルをフィクスチャで測定する場合、VNAのポートインピーダン 　　　ス変換機能が有効です。 　　　通常、フィクスチャのインピーダンスはVNAと同じく50[Ω]または100[Ω]で 　　　製作します。 　　　インピーダンスが異なるケーブルを測定すると、フィクスチャとの接続点で 　　　ミスマッチが発生します。 　　　ポートインピーダンス変換機能を使用する事で、ミスマッチを低減する事が 　　　可能です。 　　　ポートインピーダンス変換は校正面で実行されるため校正面をフィクスチャ 　　　端面に移動する事が必要です。 　　　移動する方法にはPort ExtentionとDe-Embeddingがあります。 　　　下記では、De-Embeddingでフィクスチャ特性を除去し校正面をフィクスチャ 　　　の接続点とし、ポートインピーダンス変換機能でケーブルの公称インピーダ 　　　ンスに変換します。 　　　 　De-Embeddingとポートインピーダンス変換の実行 　　　 1.差動ケーブルフィクスチャで被測定ケーブルをVNAで測定する。 　　　　 被測定ケーブルの公称インピーダンス=90[Ω] 　　　 2.2XThrough治具からAFRで生成したフィクスチャ各1台分のS2Pファイルを使 　　　　 用してDe-Embeddingを実行する。（｢2XThrough治具｣参照） 　　　　 De-Embeddingによりフィクスチャの特性が除去されVNAの校正面がフィクス 　　　　 チャの接続点となる。 　　　 3.VNAのインピーダンス変換機能を使用してポートインピーダンス=90[Ω]に 　　　　 変換する。 　　　　 これにより、フィクスチャ接続点と被測定ケーブルのミスマッチが低減さ 　　　　 れる。 　　　　 *AFR:Keysight社ソフトウェア　Automatic Fixture Removal 　変換前後のデータ 　　　下記データはUSB3.0ケーブルAssy.からSTPケーブル1本を取り出してフィク 　　　スチャを使用して測定したデータ 　　　VNAで測定後にPLTSを使用してDe-Embeddingとポートインピーダンス変換を 　　　実行した。 　　　 　*PLTS:Keysight社ソフトウェア　Physical Layer Test System

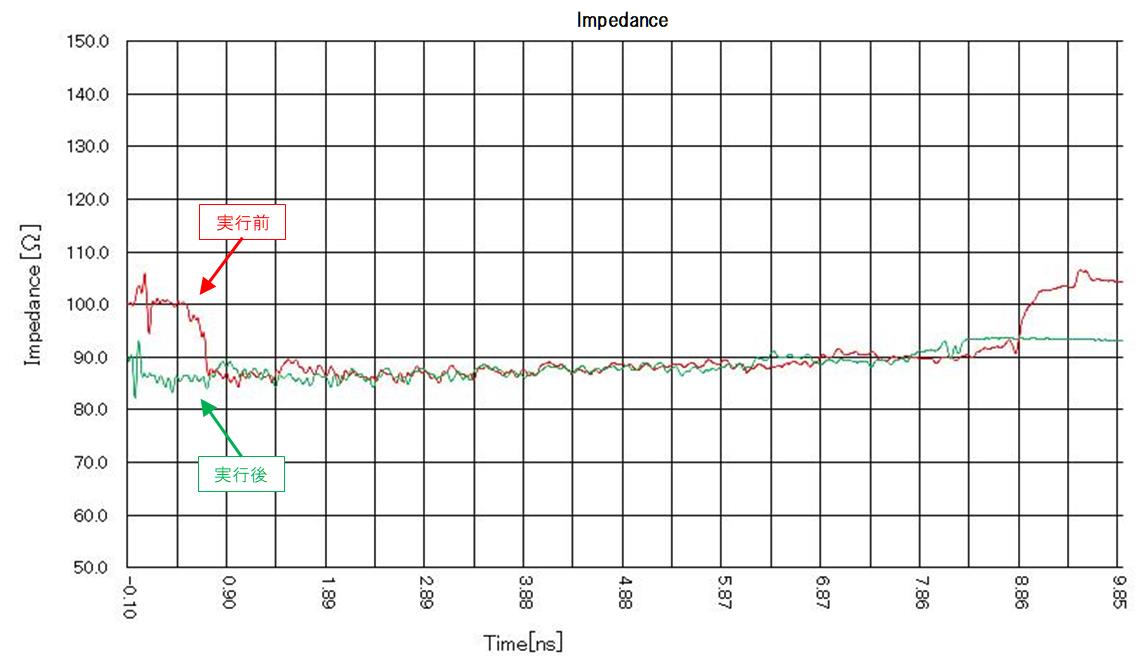

Impedance(TDR)データ 　　　　実行前（アカ線）：VNAとフィクスチャのインピーダンス=100[Ω]なのでフ 　　　　　ィクスチャの接続点で被測定ケーブルとインピーダンスステップが 発生 　　　　　している。 　　　　実行後（ミドリ線）：VNAとフィクスチャのインピーダンス=90[Ω]に変換 　　　　　されフィクスチャの接続部で被測定ケーブルとインピーダンスステップ 　　　　　は低減している。 　　　　　De-Embeddingによりフィクスチャ接続点は0[ns]に左方向に移動している。

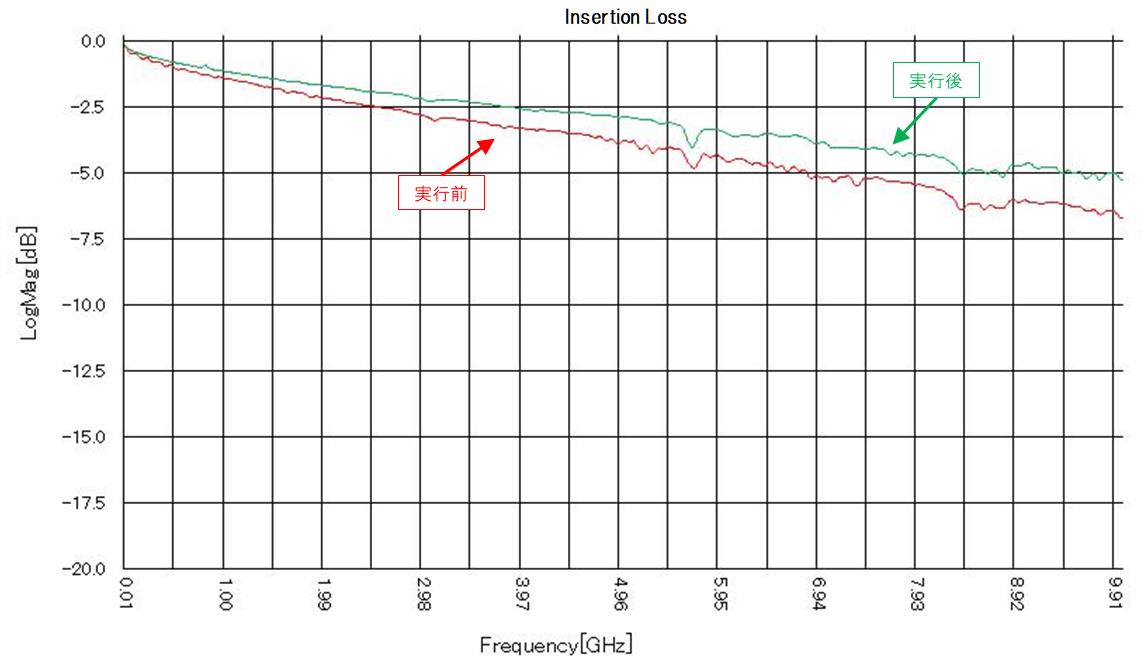

Insertion Loss 　　　　実行前（アカ線）：フィクスチャのロスとミスマッチロスが測定値に加算 　　　　　されている。 　　　　実行後（ミドリ線）：フィクスチャのロスとミスマッチロスが除去されて 　　　　　いる。

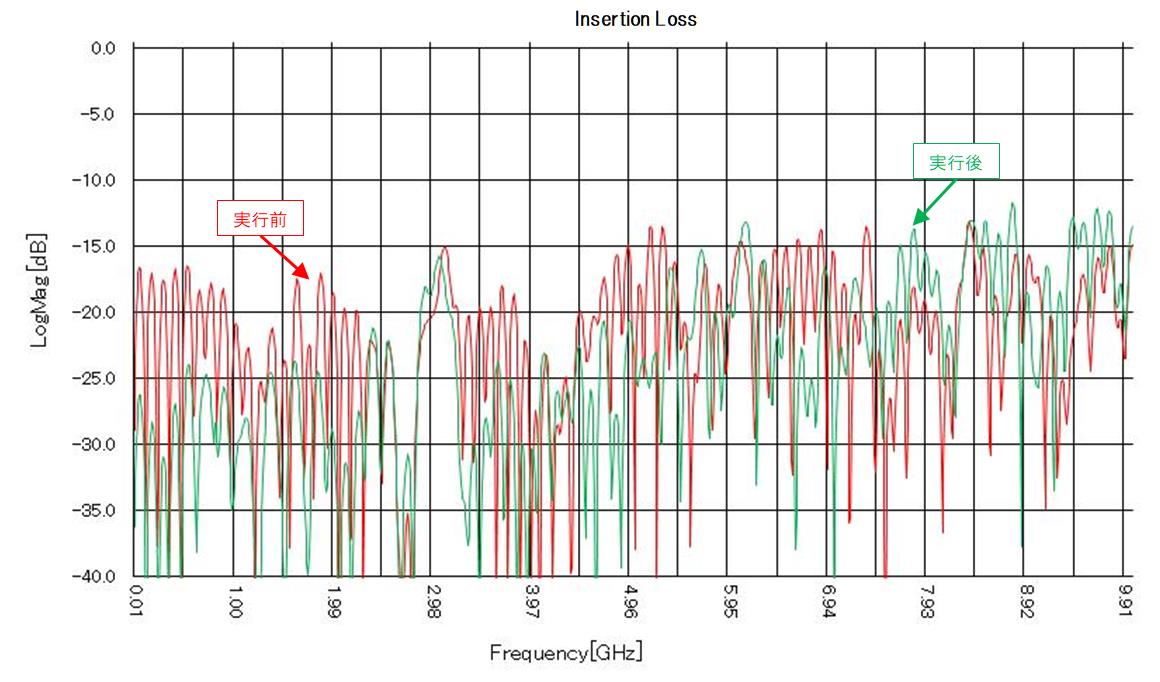

Return Lossデータ 　　　　実行前（アカ線）：測定系のインピーダンス=100[Ω]、ケーブルのインピー 　　　　　ダンス=90[Ω]による悪化が出ている。 　　　　実行後（ミドリ線）：フィクスチャを含めた測定系のインピーダンス= 　　　　　90[Ω]に変換されている。 　　　　　特に低周波で改善が顕著に現れている。
