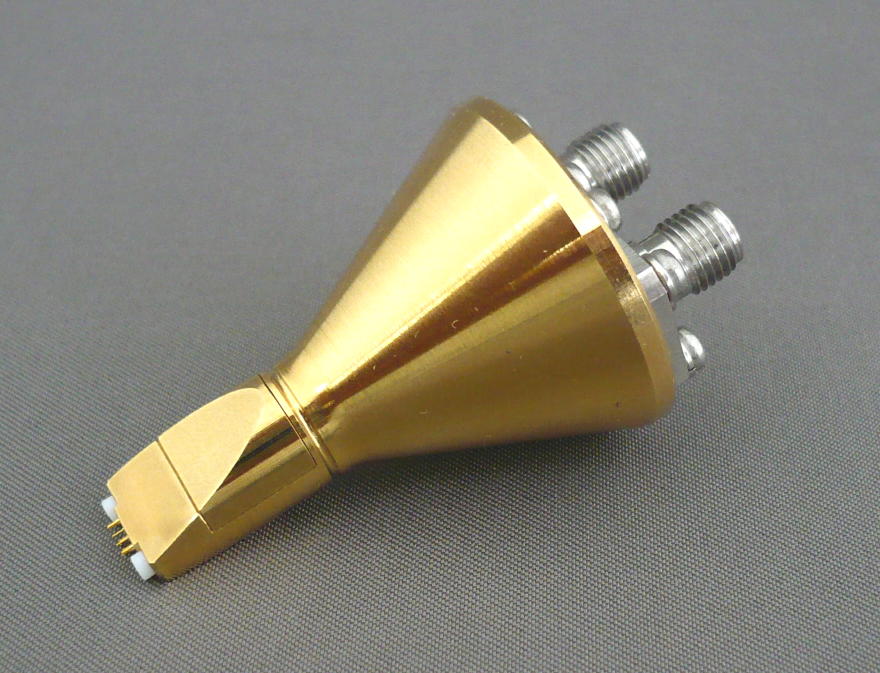

   MTP1006-01A(1.0mm ピッチ差動プローブ)



  1.TDRによるプリント基板のインピーダンス測定やスペアナによる信号レベル
   測定に適した差動プローブです。
  2.先端のスプリングプローブピッチは1.0mmです。(外観図-先端部参照)
  3.スプリングプローブは交換可能です。
  4.スプリングプローブ保護用にストッパーを設けています。
  5.スプリングプローブは小径で繊細です。
   破損を防止する為にプローブポジショナーでの使用を推奨します。

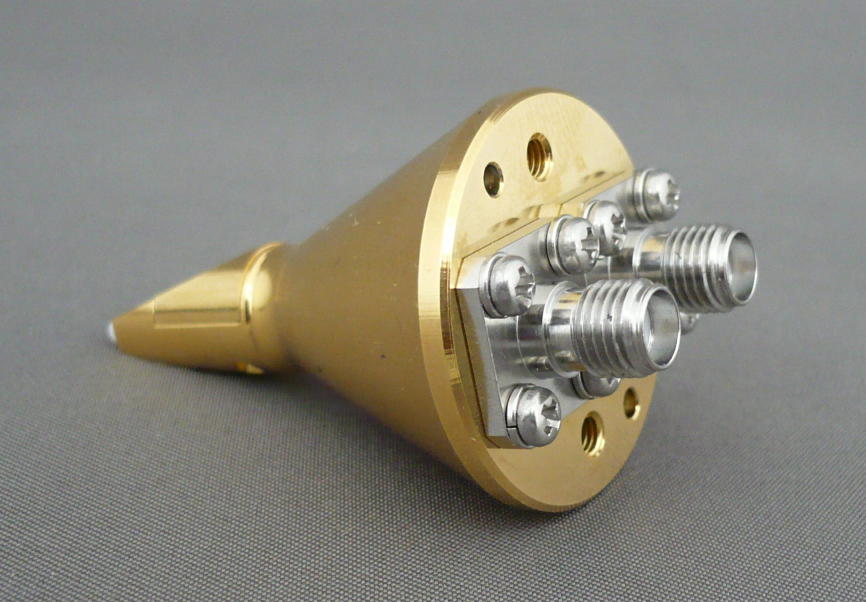

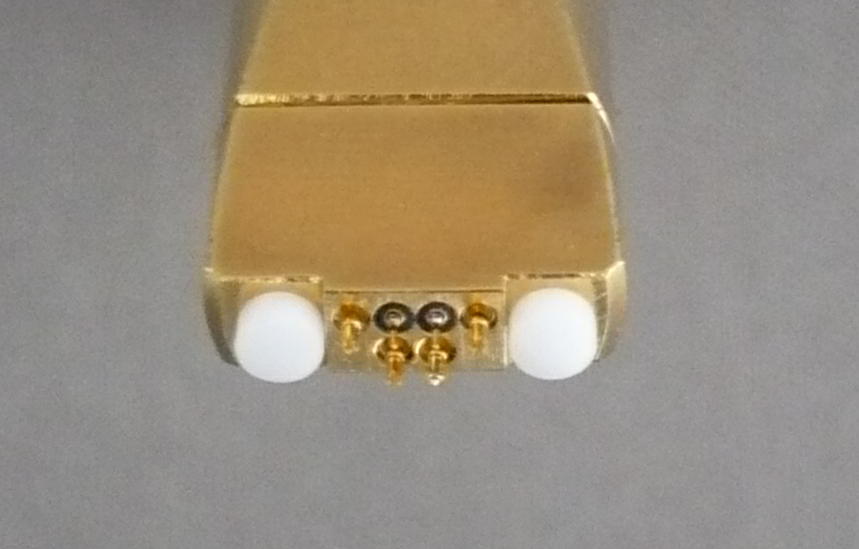

   SMA(F)コネクタ            先端ピッチ:1.0mm

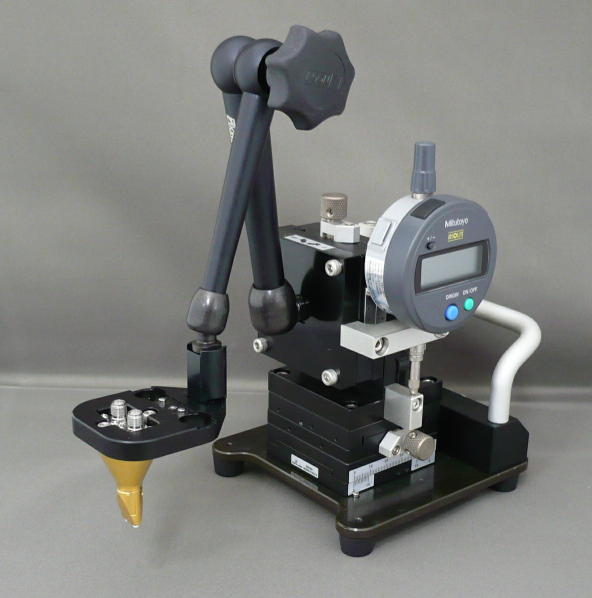

プローブポジショナーに装着(デジタルインジケータキット付)

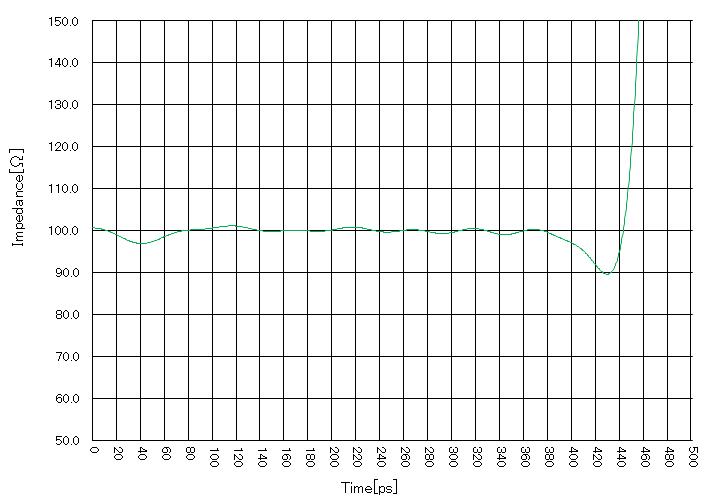

MTP1006-01A インピーダンス特性

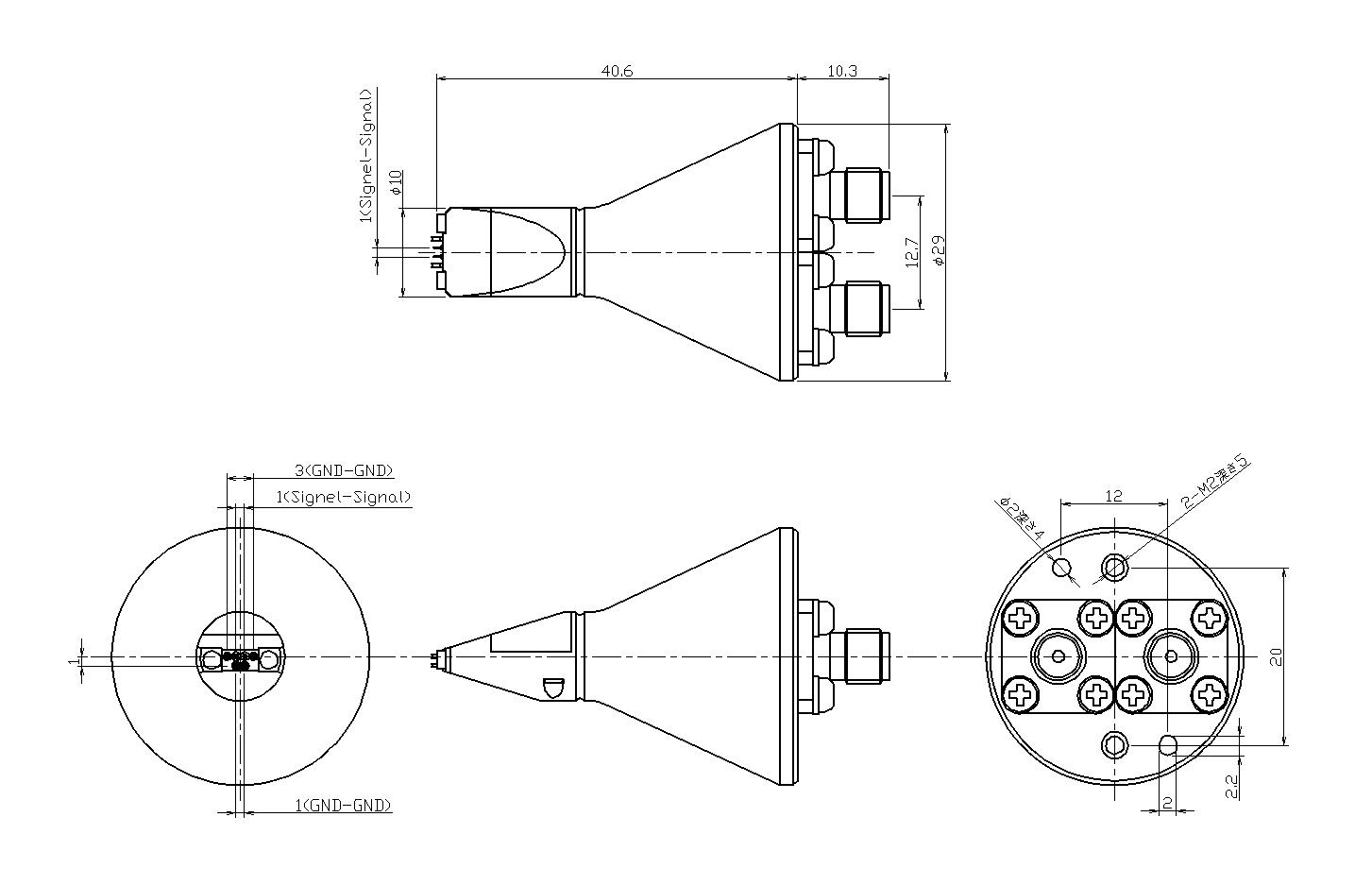

MTP1006-01A 外観図

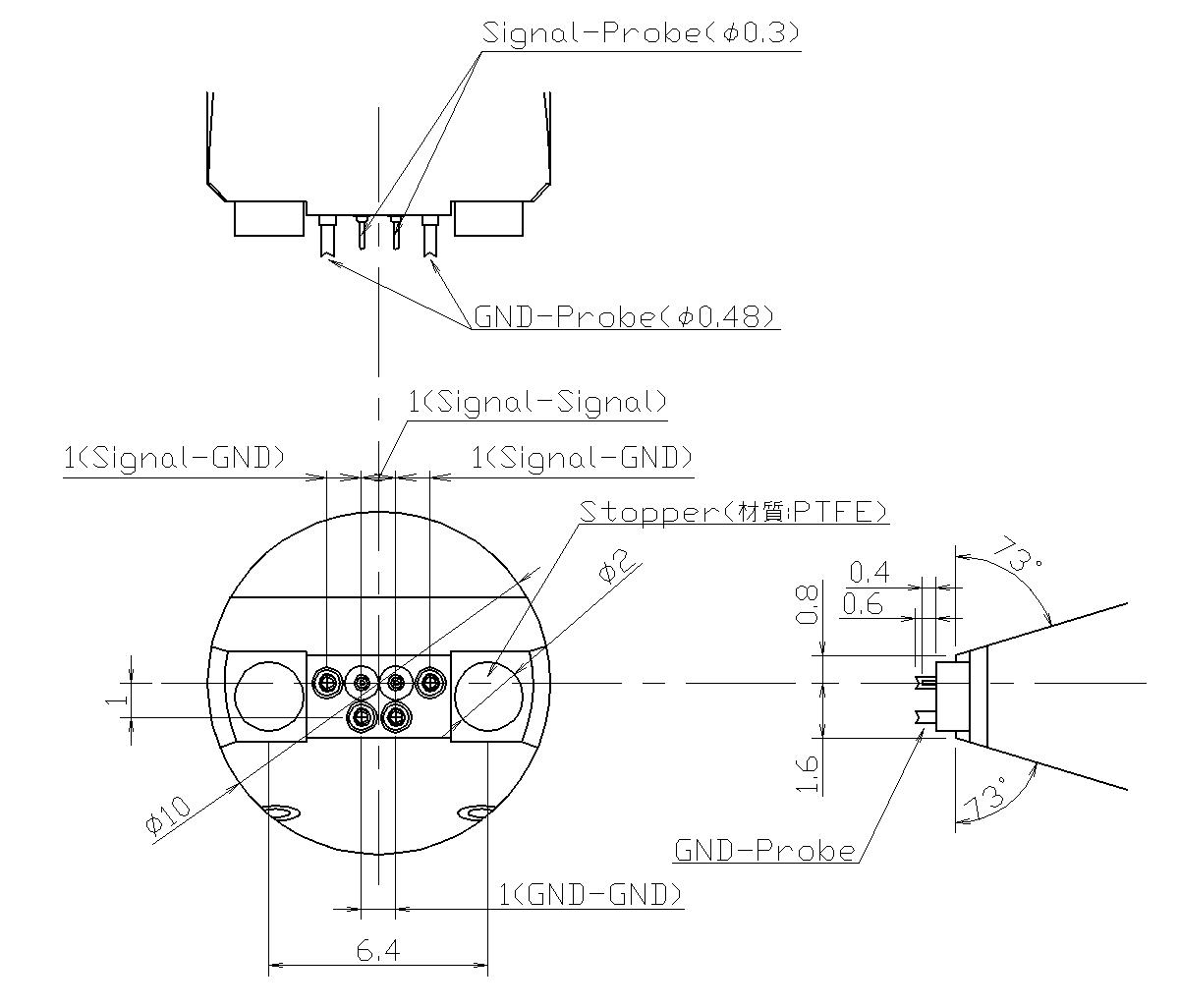

MTP1006-01A 外観図-先端部
